《GB/T 18478-2001 纖維光學環行器》標準

GB/T 18478-2001 是中國國家標準，標題為《纖維光學環行器》（Fibre optic circulators）。

該標準規定了纖維光學環行器的技術要求和試驗方法。纖維光學環行器是一種光學器件，用于在光纖通信系統中實現光信號的分配和合并，具有在不同波長下實現光信號的單向傳輸?shù)哪芰Α?/p>

一、范圍：
本標準規定了纖維光學環行器的相關定義、產品分類、技術要求、試驗方法、質量評定程序以及標志、包裝、貯存等條件。

本標準適合于應用在光纖通信和其他光纖技術的環行器。

二、試驗項目：
高低溫試驗、濕熱試驗、高低溫度循環試驗、沖擊振動試驗等。

三、試驗設備：

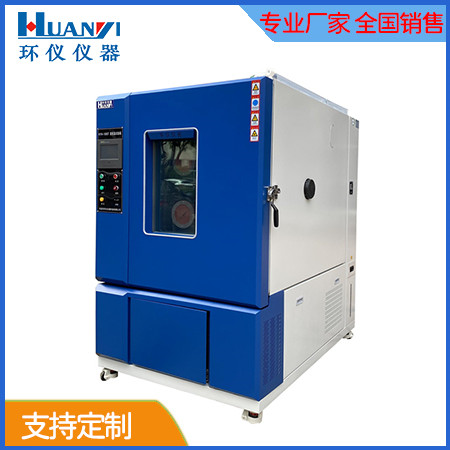

恒溫恒濕試驗箱、沖擊試驗臺、振動試驗機。

四、設備廠商：
環儀儀器

五、試驗程序（部分）：

高低溫循環試驗

a）條件
溫度范圍：低溫TA=-10℃、高溫TB=60℃

溫度變化速率:不超過5 min 的時間內的平均值不大于1℃ /min
高﹑低溫恒溫持續時間: t1=t2=1 h

循環次數:12

對試樣不進行在線光學性能監測。

b）程序

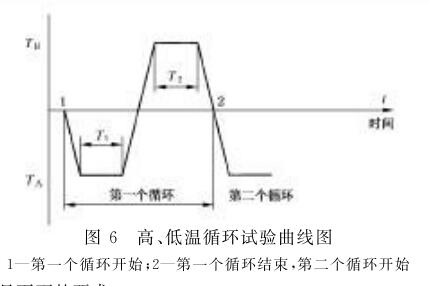

先將試樣在室溫下進行預處理，測量其衰減和隔離度并記錄;然后，把其放入精度為±2℃的高低溫恒溫箱中，以規定的速率降低溫度至TA，保持恒溫1 h;接著，再以規定的速率升高溫度至TB，保持恒溫1 h;最后，以規定的速率恢復到室溫。至此構成一個完整的循環。以同樣的程序繼續進行第二個循環。試驗過程如圖6示意。
結束規定的循環次數后,取出試樣﹐擦凈水珠，在常溫下恢復2h，測量并記錄其衰減和隔離度值。

c）試驗后，試樣應滿足下面的要求:

1）無機械損傷，如變形、裂痕、松弛等，不得出現光纖斷裂、光纜拉出、光纖端點處的故障以及
光纜密封損壞等。

2）光學性能符合表1、表2的要求。

通過遵循 GB/T 18478-2001 標準，制造商可以生產符合要求的纖維光學環行器，確保其在光纖通信系統中具有良好的性能和可靠性。同時，該標準也為用戶選購合適的纖維光學環行器提供了技術依據，有助于保障光纖通信系統的正常運行。
